解析雙工位控制臺的物理組裝

閱讀：次 分類：行業新聞 手機閱讀

 　　雙工控制臺的物理設計，共有近20個整件，530度張圖采用了擴展柜的標準插箱，使控制臺與擴展柜做到電器和物理上的兼容，達到了組裝靈活，擴展性好、功能強、容量大、標準化程度高，維護使用方便。雙工臺裝船固設計合理，又適用于地面基地的擴展要求，雙工控制系統達到了國內外同類產品的先進水平。

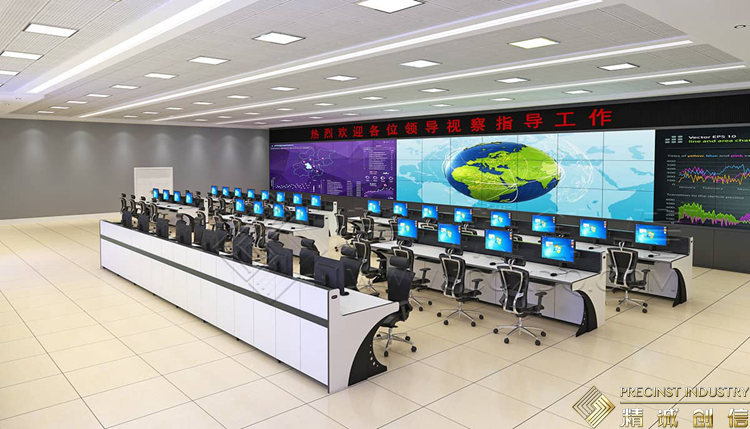

控制臺

　　
　　物理設計的組成
　　
　　雙工臺的物理設計主要包括：雙工臺系統物理設計四個模塊式分臺的形體設計；四個模塊式臺的熱設計；系統互聯設計（雙工電源臺、雙工轉接臺、雙工備臺、雙工顯示臺）的結構設計；插入單元結構設計；各種印制底板的結構設計；多種插件結構設計；雙工臺電源，交、直電源分配板及多種電源結構的設計；雙工控制面板、雙工顯示面板、終端顯示臺架等結構設計。
　　
　　物理結構的組成
　　
　　雙工臺的形體設計采用近代國內外流行的大寬度、低高度尺寸系列符合標準。造型設計基本上采用矩形分割的黃金比例原則，造型新穎、線條流暢、色調與主機一致、具有良好的人機界面各種功能部件和相互配置分割合理，因而做到了走線短、聯線少，相互間電磁干擾小。通過遠望一號、二號船，西安測控中心，太原基地的安裝、調試，使用證明結構設計合理，性能可靠，結構零、部件設計易于加工生產，沒有特殊工藝，組裝簡便，利于操作，觀察方便，便于維護，使了系統的可靠性。
　　
　　混合組裝結構
　　
　　雙工臺控制臺按照標準尺寸設計，采用低高度，大寬度彎板螺裝、鉚裝、焊接混合組裝結構。對于經常需要維護、裝卸的插入單元采用螺裝聯合和小巧的插入連接或活連接；對于聯結和小巧的插入連接或活連接；對于聯結強度要求高和不需要經常裝拆以及不便于螺裝的構件，例如雙工臺的轉接臺骨架采用焊接連接。雙工臺電源臺骨架采用拉鉚技術、在國內計算機工業中還是首使用。它和以往常用的手工電弧焊相比，又很多優點：主要是它操作方便、安，對人對環境無害，省能源。由于它采用專用拉鉚釘頭部變粗而形成屈服變形，使二種零件緊密連接在一起，因此，這種連接技術可靠、牢固，維護拆卸很方便。
